規格：INDUSENS電氣連接

單位：

瀏覽次數：4082

性能標簽：

Indusens系列壓力變送器電氣連接

電氣連接及尺寸

INDUSENS壓力變送器電氣連接

電氣連接 ISO 4400插頭尺寸

INDUSENS壓力變送器電氣連接ISO 4400插頭尺寸

電氣連接 M12插頭尺寸

INDUSENS壓力變送器電氣連接M12插頭尺寸

連接電纜

INDUSENS壓力變送器連接電纜尺寸

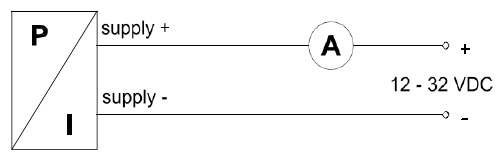

二線制接線圖

INDUSENS壓力變送器二線制接線圖

三線制接線圖

INDUSENS壓力變送器三線制接線圖

系統 連接 插頭ISO4400 插頭
M12 電纜

二線制供電 + 1 1 白色

供電 - 2 2 棕色

接地接地 4 黃色/綠色

三線制供電 + 1 1 白色

供電 - 2 2 棕色

信號 + 3 3 綠色

接地接地 4 黃色/綠色
