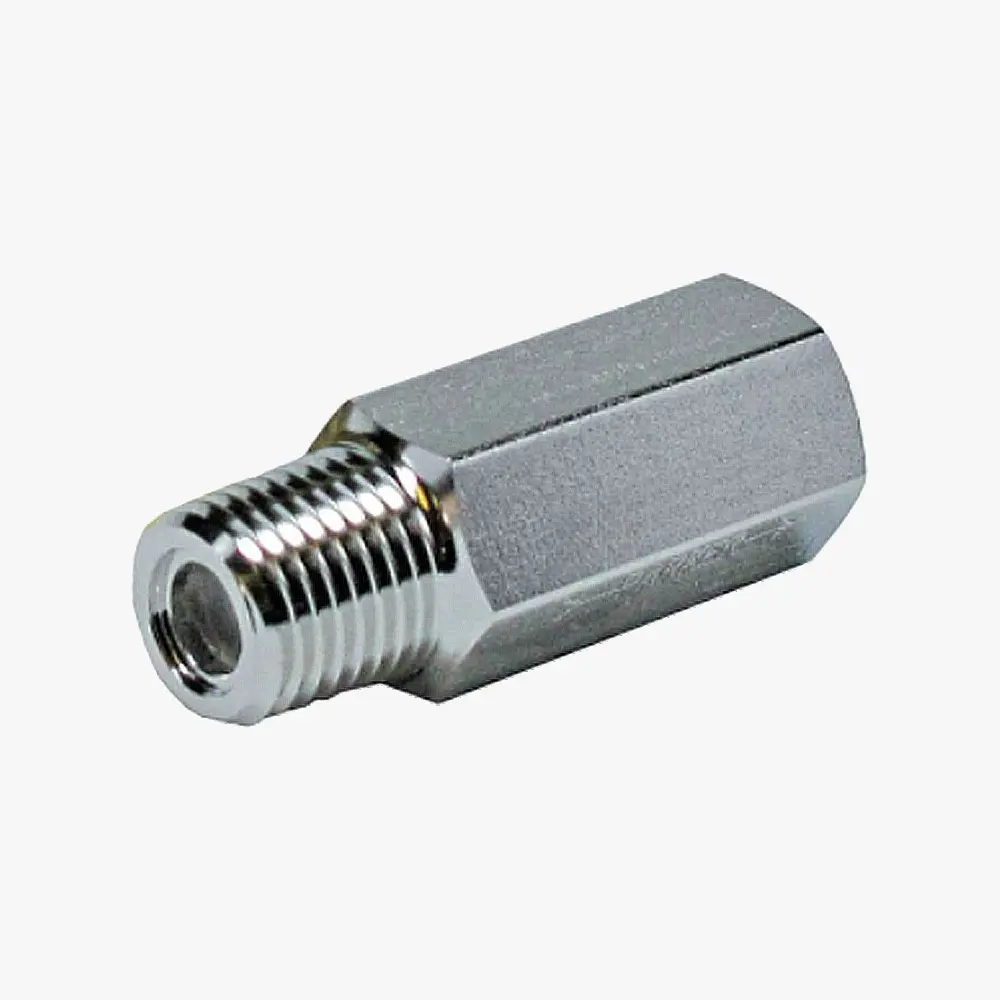

534系列,可調安全閥
規格：圖示型號5345923-01-001
單位：臺
瀏覽次數：4327
性能標簽：
534系列,可調安全閥, 圖示型號5345923-01-001
產品詳細描述
可調安全閥簡介
534系列可調安全閥用于高純氣體系統保護低壓力系統元件防止過壓。常見的是減壓閥用、管路系統用、氣體配送系統用安全閥。多種可調范圍可用，可在不同氣體系統中應用。出廠設定的安全壓力可以用⅛”通用扳手來調整。
534系列可調安全閥設計用于高純氣體系統，作為對超壓敏感的系統低壓部件的保護。可調安全閥由三個部分組成：閥座、彈簧加載機構和噴嘴。彈簧加載機構上的壓力用于觸發閥座并堵塞孔口。增加彈簧上的壓力會直接增加設定壓力限制，即閥門開始打開的點，反之亦然，以降低彈簧上的電壓。一旦達到設定壓力，壓力就會克服彈簧壓力并將閥座推回，打開孔口并釋放多余的壓力。最常見的是，這些控制裝置是調節器、管線系統和分配系統的安全閥。美國CONCOA公司的534系列高純可調安全閥具有多種可調范圍，可在多個不同行業中提供廣泛的應用選擇。
材質和詳細參數
• 彈簧：302 不銹鋼；閥芯：304不銹鋼
• Cv ：0.37
• 入口接口： ¼” MNPT ；
• 出口接口 ：¼”FNPT；
• 重量：lbs.(0.05kg)
主要特征
- 各種可調壓力范圍允許各種應用
- 密封材料的選擇方便了各種應用
- 出廠設置的泄壓壓力可輕松調節，確保系統安全運行
選型信息表
| 訂貨號 | 描述 | 安全壓力范圍 |
|---|---|---|
| 5342921-01-001 | 可調安全閥，黃銅閥體及FKM密封 | 10-20 PSIG (0.6-1.4 BAR) |
| 5342922-01-001 | 可調安全閥，黃銅閥體及FKM密封 | 20-100 PSIG (1.4-7 BAR) |
| 5342923-01-001 | 可調安全閥，黃銅閥體及FKM密封 | 100-250 PSIG (7-17 BAR) |
| 5342924-01-001 | 可調安全閥，黃銅閥體及FKM密封 | 250-500 PSIG (17-34 BAR) |
| 5344921-01-001 | 可調安全閥，316L不銹鋼閥體及FKM密封 | 10-20 PSIG (0.6-1.4 BAR) |
| 5344922-01-001 | 可調安全閥，316L不銹鋼閥體及FKM密封 | 20-100 PSIG (1.4-7 BAR) |
| 5344923-01-001 | 可調安全閥，316L不銹鋼閥體及FKM密封 | 100-250 PSIG (7-17 BAR) |
| 5344924-01-001 | 可調安全閥，316L不銹鋼閥體及FKM密封 | 250-500 PSIG (17-34 BAR) |
| 5345921-01-001 | 可調安全閥，316L不銹鋼閥體及FKalrez密封 | 10-20 PSIG (0.6-1.4 BAR) |
| 5345922-01-001 | 可調安全閥，316L不銹鋼閥體及FKalrez密封 | 20-100 PSIG (1.4-7 BAR) |
| 5345923-01-001 | 可調安全閥，316L不銹鋼閥體及FKalrez密封 | 100-250 PSIG (7-17 BAR) |
| 5345924-01-001 | 可調安全閥，316L不銹鋼閥體及FKalrez密封 | 250-500 PSIG (17-34 BAR) |
* 對出廠設定的安全壓力，用壓力代替最后三位數字（例如，對于Kalrez密封件設置為50 PSIG的316L不銹鋼泄壓閥，訂貨代碼 = 5345922-01-050)
