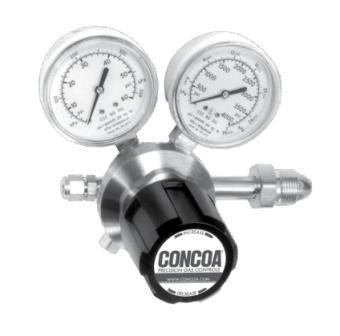

109-65系列調壓閥
規格：109系列
單位：臺
瀏覽次數：4487
性能標簽：
美國CONCOA公司，109-65系列調壓閥，最大入口壓力: 3000PSIG(210bar)，出口壓力范圍：0-15，0-40，0-120，0-200PSIG，Cv: 0.2,
產品詳細描述
單級鍛造黃銅閥體, 五口構造, PTFE襯里氯丁橡膠膜片
109系列減壓閥為一般通用實驗室氣體壓力控制而設計的,這里可以允許氣體出口壓力因?yàn)槿肟趬毫χ饾u減小而引起的微小的出口壓力波動。
技術特點
•鍛造黃銅閥體,經濟的高純設計
•壓力范圍 0-15~0-200PSIG應用范圍廣
典型應用
•吹掃
•壓力測試
•氣層
•氣室加壓
100系列優點
•Capsule®閥芯,易于維護,增加壽命
•Teflon®填充的氯丁橡膠膜片,對下游壓力反應靈敏
•鍛造閥體,耐用, 長壽命構造
•壓力限制可就地調節,保障下游設備安全
•集成安全閥,保護膜片和壓力表
•大流量,供多種場合應用
材質
閥體: 鍛造黃銅
閥帽: 鍍黃銅壓鑄鋅
閥座: PTFE
過濾器: 10 微米熱壓結青銅
膜片: PTFE襯里氯丁橡膠
內部密封: PTFE
詳細參數
最大入口壓力: 3000PSIG(210bar)
工作溫度: -40~140°F(-40~60°C)
壓力表: 2 ½”直徑黃銅
接口: ¼”FNPT
整體氦氣檢漏: 1 x 10-8 scc/sec
Cv: 0.2
重量(109-6513-580): 3.3 lbs.(1.5kg)
選型信息表
訂貨號(109系列單級 )
出口壓力
出口壓力表
入口壓力表
出口裝配
109-6501-CGA
0-15PSIG
0-30PSIG
0-4000PSIG
¼” 卡套
109-6502-CGA
0-15PSIG
0-30PSIG
0-4000PSIG
針閥 ¼” MNPT
109-6504-CGA
0-40PSIG
0-60PSIG
0-4000PSIG
¼” 卡套
109-6505-CGA
0-40PSIG
0-60PSIG
0-4000PSIG
針閥 ¼” MNPT
109-6512-CGA
0-120PSIG
0-200PSIG
0-4000PSIG
¼” 卡套
109-6513-CGA
0-120PSIG
0-200PSIG
0-4000PSIG
針閥 ¼” MNPT
109-6520-CGA
0-200PSIG
0-400PSIG
0-4000PSIG
¼” 卡套
109-6521-CGA
0-200PSIG
0-400PSIG
0-4000PSIG
針閥 ¼” MNPT
可選項
可選選項
訂貨號
描述
定制工作臺
在入口編號后加 “M”
方便把減壓閥裝在墻上,包括三通,托架和柔性不銹鋼豬尾管在入口壓蓋里帶有單向閥
定制吹掃臺
在入口編號后加 “Q”
方便把減壓閥裝在墻上并帶吹掃
